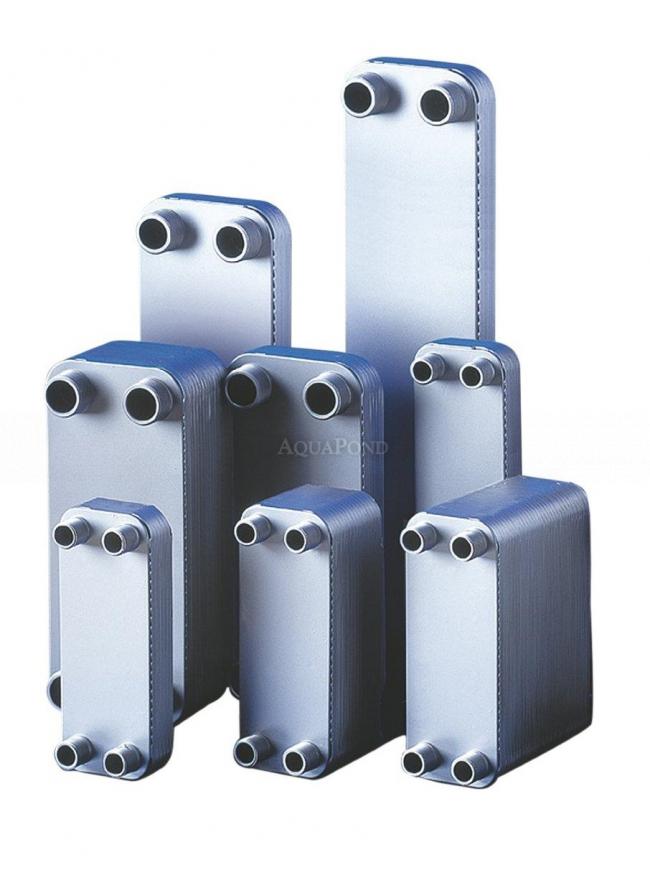

Deskový výměník Secespol OVBD 12, 12 kW

Je vhodný pro venkovní i vnitřní bazény a vířivky. Speciální desková konstrukce zajišťuje vysoký topný výkon při malých rozměrech a vysokou efektivitu pro rychlé ohřátí bazénu. Výměníky dosahují zvýšení teploty až 15°C mezi vstupem a výstupem výměníku.

Připojení výměníku je vnějším závitem ¾" u vyhřívací i bazénové vody. Výměníky OVBD je třeba zapojovat do bazénového okruhu přes obtok (bypass). Důvodem jsou menší připojovací otvory. Na druhé straně díky menším otvorům protéká voda pomaleji a výměník má vyšší výkon.

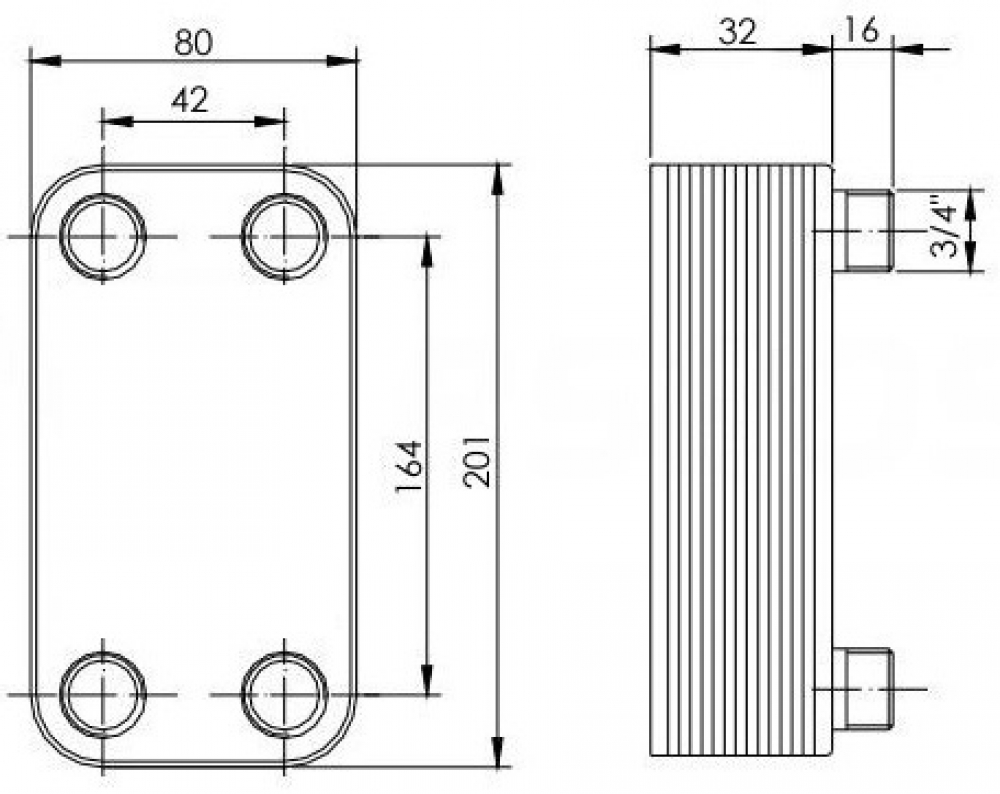

Konstrukce deskového výměníku OVBD

Desky výměníku mají speciální profilování, které zajišťuje pomalejší průtok topné vody, čímž se zvyšuje výkon výměníku.

Desky jsou lisovány z antikorozní oceli třídy AISI 316. Jednotlivé desky jsou vakuově pájeny mědí a niklem. Výměník OVBD je kompaktní, nerozebíratelný celek.

Osazení deskového výměníku OVBD

Deskové výměníky OVBD je třeba osazovat ve vertikální poloze. Jakákoli jiná poloha zamezuje dostatečný průtok vody a dokonalou výměnu tepla. Připojovací závity výměníku nesmí být zatíženy žádným nadměrným tlakem. Pokud je přívodní potrubí dlouhé a mohlo by zatížit závity, pak je třeba trubky podepřít.

Výměník osaďte na podkladovou desku nebo na zeď pomocí držáků (nejsou součástí balení). Menší výměníky, které mají méně než 30 desek, můžete namontovat přímo na trubky. Při konkrétní instalaci je třeba zohlednit místní podmínky.

Technické parametry Výkon: 12 kW Maximální teplota topného média: 230°C Minimální teplota topného média: -195°C Napojení bazénové vody: vnější závit ¾“ Průtok bazénové vody: 0,7 m3 / h Tlaková ztráta: 12,9 kPa Napojení topné vody: vnější závit ¾“ Průtok topné vody: 0,7 m3 / h Tlaková ztráta vyhřívací vody: 12,6 kPa Maximální tlak: 30 barů Materiál desek: antikorozní ocel AISI 316 Počet desek: 10 Materiál pájky: měď, nikl Hmotnost: 1,2 kg
